PEM-6007型旋转磁场电磁铁
作者:admin 时间：2019-01-22 09:54

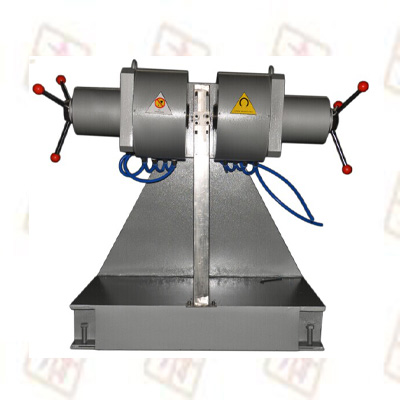

PEM-6007型旋转电磁铁/电磁场发生器
1、 概述
1.1、PEM-6007型旋转电磁铁/电磁场发生器运用电磁感应原理，采用单轭水冷式结构，具有样式美观、性能可靠的优点。
1.2、PEM-6007型旋转电磁铁/电磁场发生器的工作气隙调节轻便灵活，极头与极柱采用分体螺纹连接结构，便于极头更换，电磁效率高，极面直径最大为φ120mm，标配φ90mm ，工作气隙最大为100mm。
1.3、PEM-6007型旋转电磁铁/电磁场发生器的工作气隙结构采用新型结构设计，极头不需锁紧，气隙不改变，气隙调整手柄可定位，保证测量使用的重复性。电磁铁/电磁场兼有立式和卧式结构电磁铁磁场装置的两种结构的特点，具有视野开阔，外形美观，结构可靠，磁场强度高、磁场强度大小调节方便的优点。
1.4、PEM-6007型旋转电磁铁/电磁场发生器配有能够方便水平和垂直方向调节放置的金属支架、支架设计合理，达到稳固支撑电磁铁的作用。电磁铁电磁场系统配有调节气隙的刻度盘，调节角度的角度盘，可调节高度的样品支架，使电磁场方向可以与重力场方向平行、垂直或其他角度。
1.5、PEM-6007型旋转电磁铁/电磁场发生器可用于磁滞现象研究，磁化系数测量，霍尔效应研究，磁光实验，磁场退火，核磁共振，电子顺磁共振，生物学研究，磁性测量, 磁性材料取向，也可在小气隙时用于铁氧体产品充磁与磁性产品磁化实验等。
2、 技术参数
2.1、极面直径 ：φ90mm
2.2、工作气隙 ：0～100mm连续可调
2.3、磁场强度 ：H≥0.8T，工作气隙50mm时
2.4、最大磁场 ：H＞2T， 工作气隙10mm时
2.5、剩 磁 ：H≤12mT，气隙10mm时
2.6、工作电流 ：DC 0～15A
2.7、线包绝缘 ：＞10MΩ
2.8、外形尺寸 ：1600mm×1250mm×1300mm
2.9、直流电阻 : 8Ω
2.10、包装尺寸：1700 mm×1300 mm×1400 mm
2.11、重 量：约750kg
3.0、磁场参考表：
|
电 流 |
工作气隙 |
|||||||||
|
10mm |
20mm |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
|
|
磁场（mT） |
||||||||||
|
1A |
355 |
166 |
113 |
86 |
70 |
56 |
49 |
43 |
37 |
33 |
|
2A |
725 |
333 |
225 |
170 |
137 |
113 |
95 |
84 |
74 |
65 |
|
3A |
1040 |
497 |
339 |
256 |
205 |
172 |
144 |
126 |
110 |
97 |
|
4A |
1370 |
665 |
456 |
343 |
271 |
226 |
192 |
168 |
149 |
130 |
|
5A |
1663 |
820 |
558 |
425 |
340 |
281 |
239 |
209 |
186 |
161 |
|
6A |
1833 |
981 |
666 |
508 |
405 |
336 |
285 |
251 |
221 |
194 |
|
7A |
1952 |
1120 |
776 |
595 |
670 |
394 |
331 |
293 |
260 |
226 |
|
8A |
>2000 |
1237 |
874 |
673 |
537 |
447 |
378 |
333 |
295 |
258 |
|
9A |
|
1337 |
964 |
750 |
604 |
503 |
425 |
375 |
330 |
288 |
|
10A |
|
1418 |
1037 |
819 |
662 |
554 |
472 |
412 |
364 |
320 |
|
11A |
|
1492 |
1101 |
876 |
715 |
603 |
514 |
453 |
400 |
351 |
|
12A |
|
1541 |
1157 |
928 |
764 |
650 |
553 |
489 |
433 |
380 |
|
13A |
|
1596 |
1207 |
974 |
806 |
687 |
589 |
522 |
464 |
410 |
|
14A |
|
1647 |
1257 |
1016 |
845 |
723 |
623 |
553 |
493 |
435 |
|
15A |
|
1681 |
1295 |
1058 |
880 |
755 |
653 |
581 |
520 |
460 |
