PEM-6008L立式磁场电磁铁
作者:admin 时间：2019-01-22 09:53

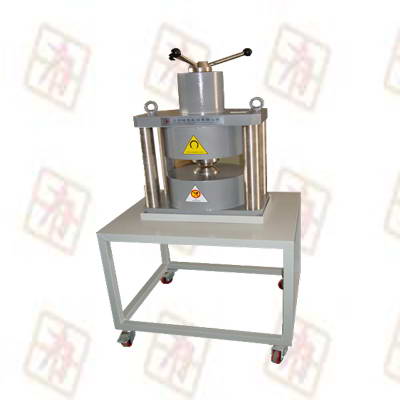

PEM-6008L型立式电磁铁/电磁场发生器
1、概述
1.1、PEM-6008L电磁铁/电磁场发生器是四立柱形结构式电磁铁磁场装置，具有视野开阔、外形美观、结构可靠、磁场强度高、磁场强度大小调节方便的特点。
1.2、PEM-6008L电磁铁/电磁场的工作气隙调节轻便灵活，极帽处设有螺纹装卸方便，极面直径为φ80mm，工作气隙最大为60mm。
1.3、PEM-6008L电磁铁/电磁场的气隙结构采用新型结构设计，极头不需锁紧，气隙不改变，气隙调整手柄可定位，保证测量使用的重复性。
1.4、PEM-6008L电磁铁/电磁场既可用于磁场参数的测量，也可在小气隙时用于铁氧体磁性产品的充磁。
2、技术参数
2.0：极柱直径：φ120mm
2.1、极面直径：φ80mm
2.2、工作气隙：0～60mm连续可调
2.3、磁场强度：H ≥ 2T，工作气隙10mm时
2.4、磁场强度：H ≥ 1T，工作气隙30mm时
2.5、剩 磁：H ≤10mT，工作气隙10mm时，
2.7、工作电流：DC 0～15A
2.8、线包绝缘：＞10MΩ
2.9、冷却方式：自然冷。
2.10、电磁铁尺寸：420mm*320mm*790mm
2.11、固定架尺寸：800mm*700mm*650mm
2.12、固 定 架 : 选配
3、磁场参数表：（供参考）
|
电 流 |
工作气隙 |
|||||
|
60mm |
50mm |
40mm |
30mm |
20mm |
10mm |
|
|
磁感应强度（ mT ） |
||||||
|
1A |
53.6 |
64 |
85 |
108 |
150 |
280 |
|
2A |
113.6 |
134 |
162 |
211 |
330 |
617 |
|
3A |
178.4 |
198 |
252 |
321 |
520 |
939 |
|
4A |
219 |
261 |
343 |
452 |
678 |
1215 |
|
5A |
277 |
331 |
415 |
540 |
842 |
1466 |
|
6A |
335 |
390 |
501 |
660 |
985 |
1644 |
|
7A |
372 |
445 |
560 |
740 |
1117 |
1730 |
|
8A |
423 |
508 |
640 |
834 |
1208 |
1783 |
|
9A |
480 |
580 |
715 |
906 |
1275 |
1874 |
|
10A |
528 |
630 |
770 |
960 |
1350 |
1943 |
|
11A |
572 |
672 |
817 |
1013 |
1388 |
1983 |
|
12A |
613 |
709 |
852 |
1056 |
1424 |
2.0T↑ |
|
13A |
650 |
750 |
893 |
1097 |
1470 |
|
|
14A |
680 |
781 |
926 |
1133 |
1509 |
|
|
15A |
707 |
817 |
961 |
1165 |
1543 |
|
