中小型电磁铁

PEM-60H磁场电磁铁

作者:小编 时间:2023-08-21 11:03

1.概述

 用途:力田公司电磁铁主要用于磁滞现象研究,磁化系数测量,霍尔效应研究,磁光实验,磁场退火,核磁共振,电子顺磁共振,生物学研究,磁性测量, 磁性材料取向等.

电磁铁工作气隙磁场是根据电磁感应原理,电流源对磁场线包供直流电流,并由导磁回路聚磁产生磁场,调节气隙大小,改变极面直径,调整工作电流均可改变工作气隙磁场的大小强弱。

2、特点

2.1、PEM-60H电磁铁采用单扼U形结构,具有视野开阔,外形美观,结构可靠,磁场强度高、磁场强度大小调节方便等特点。

2.2、磁场工作气隙调节轻便灵活,极帽极柱设计为一体结构,螺纹连接、装卸方便,极面直径出厂为60mm,工作气隙最大为0-150mm(其他气隙可定制)。

2.3、电磁铁的工作气隙调整结构采用螺纹结构,调节杆调节工作气隙,调节方便,极头工作时不需要锁紧。

2.4  电磁铁既可用于磁参数测量,也可在小气隙时用于小铁氧体样品等磁性产品的磁化试验。

3、技术参数

3.1、极面直径:φ60mm

3.2、工作气隙:0~150mm连续可调。

3.3、磁感应强度:工作气隙20mm时,H≥1T;工作气隙60mm时,H≥0.5T;

3.4、最大磁场:工作气隙5mm时,H>2T

3.5、剩磁:气隙10mm时≤5mT

3.6、工作电流:DC  0~15A

3.7、线包绝缘电阻:>10MΩ

3.8、冷却方式:冷水板冷却

3.9、电磁铁底板上需要打4个螺丝孔(直径12mm),电磁铁定位在架子上、整体稳固可靠。

3.0、电磁铁接线排安装在电磁铁右下方,不干扰底板与架子,使用空间开阔。

3.1、电磁铁底座中间位置可开孔,便于放置样品附件等。

3.2、电磁铁配支架高度200mm

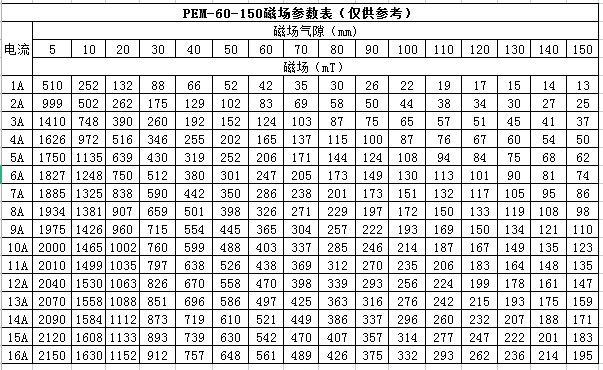

4、磁场参数表:
