中小型电磁铁

PEM-120td 型梯度磁场电磁铁

作者:小编 时间:2022-12-01 13:36

1 概述

1.1 PEM-120td 梯度磁场电磁铁磁场发生器采用四柱立式结构、励磁线包水箱水冷,单极上下调节工作气隙大小,具有视野开阔、外形美观、结构可靠、磁场梯度高、磁场强度大小调节方便的特点

1.2 梯度磁场工作气隙调节轻便灵活,下部极面固定、上部极面可调,丝杆轴承调节工作气隙,调节轻便,极面直径为 120 mm,工作气隙最大为 150mm。

1.3 PEM-120d 梯度电磁场的主要特点是单极电磁铁,产生梯度磁场,可满足特殊空间状况的试验要求。

2、主要技术参数

2.1 极 面直径:120 mm

2.2 工作气隙:50~150mm 连续可调

2.3 磁场强度:H ≥ 140mT(气隙 150mm 、下磁极表磁)

2.4 剩 磁:H ≤10mT (气隙 50mm 时)

2.5 工作电流:0~10A (DC 直流)

2.6 线包绝缘:>10MΩ

2.7 冷却方式:水箱水冷。

2.10外形尺寸:500 mm(L)×400mm(W)×660mm(H)

2.11 重   量: 300kg

2.12移动支架: 高度600mm

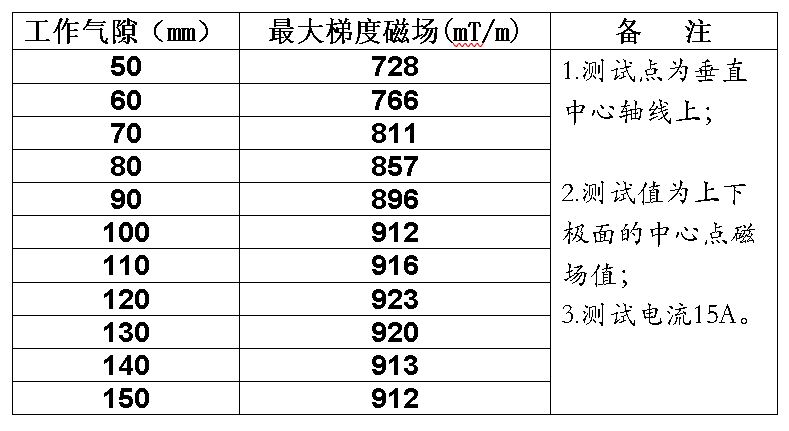

3.0 梯度磁场表
