PEM-5012型45度倾斜磁场电磁铁

作者:admin 时间:2022-04-15 08:51
1、PEM-5012磁场电磁铁是一种可调的磁场源,用于科研单位,高等院校及工厂做物质磁效应实验、测试等,是一种用途非常广泛的磁场发生器装置。它可用于磁性材料测量装置、振动样品磁强计、霍尔效应研究、磁光效应研究、磁电阻效应研究、磁致伸缩研究、转矩磁强计、力法磁强计、磁化率测量装置以及对磁性器件的充磁和退磁等等。
2、PEM-5012型45度倾斜磁场电磁铁工作原理
PEM-5012磁场电磁铁是由励磁线包、轭铁、铁芯(极柱)、极头等组成的闭合磁路,励磁线圈/包加上一定大小的电流、就产生一定大小的磁场,外部励磁线圈的磁场对铁芯(极柱)进行磁化作用,其内部的排列不规则的铁磁性金属原子重新规则排列,共同指向一个方向,增加了磁通(磁放大),由于铁芯、轭铁的磁路作用、在气隙间就产生很大的磁通量,当控制电源电流变化时,极头间气隙中形成可控的磁感应磁场。
3、PEM-5012磁场电磁铁特点:
磁场气隙单向可调,双轭卧式结构,磁场方向水平平行;横向卧式座放,倾斜45度角,具有很宽阔的操作空间,便于取放样品和与其他设备的组合架构,而且美观合理。是磁性研究最为常见的磁场发生器装置之一,适用于霍尔效应研究,磁电阻效应研究、磁滞伸缩研究、转矩磁强计、力法磁强计、振动样品磁强计、磁化率测量装置、磁性材料测量等。
4、主要技术指标
极面直径:φ80mm
磁场方向:水平方向
结构样式:水平卧式、倾斜45度
工作气隙:0~50mm 、 连续可调
冷却方式:水冷
磁场强度:
工作气隙10mm时,H≥2.6T
工作气隙20mm时,H≥2.2T
工作气隙30mm时,H≥1.8T
工作气隙40mm时,H≥1.5T
工作气隙50mm时,H≥1.3T
工作电流:0-40A
外形尺寸:1000(L)*800(W)*1020(H)
重量:800kg
水冷系统工作,电磁铁能长时间工作。

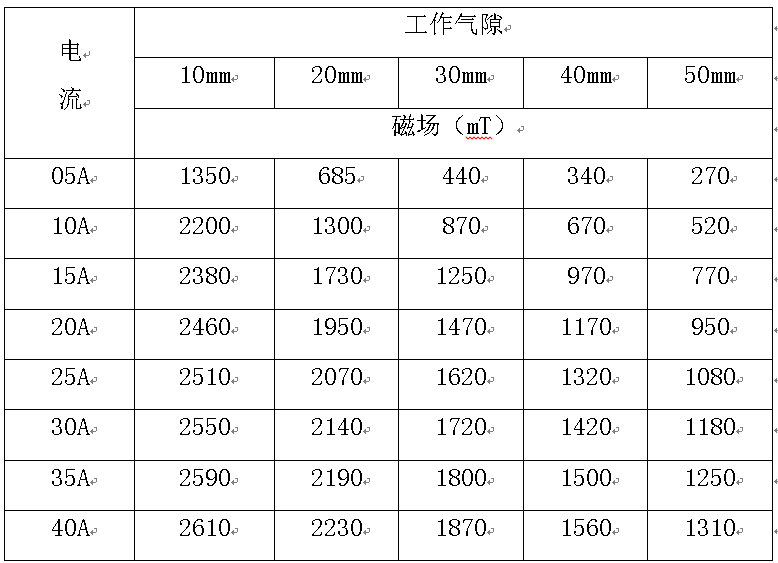

5、磁场参考表
