1、概述
亥姆霍兹磁场线圈是由一对相同的、共轴的、彼此平行的各密绕有 N 匝电流线圈所组成。结构简单,能产生均匀性较好的磁场。
HM-100M亥姆赫磁线是在亥姆霍兹线圈的基础上,增加轨道和线圈移动锁紧装置,两个线圈之间的距离为半径时,本磁场发生器为亥姆线圈磁场发生器;两个线圈之间的距离调节到不同位置时,本装置就是普通的平行同轴线圈磁场发生器。
2、特点
HM-100M亥姆赫磁线圈的主要特点是线圈的空间开阔,便于使用 ;
HM-100M亥姆赫磁线圈的磁场与供电电流有很好的线性关系;
HM-100M亥姆赫磁线圈的两个线圈之间的距离可以调整;
HM-100M亥姆赫磁线圈采用轨道轴承固定连接,线圈距离调整方便;
HM-100M亥姆赫磁线圈带有位置锁紧螺杆、定位准确可靠。
3、工作原理
亥姆赫磁线圈是用两个半径和匝数完全相同的线圈,将其同轴排列并令间距等于半径,串接而成的线圈。用它可以产生极微弱的磁场直至数百Gs的磁场,可用于地球磁场的抵消补偿、检测永磁体特性等。
HM-100M亥姆赫磁线圈采用直线轴承和不锈钢光杆作为移动机构,调节方便省力、定位准确。
5、技术参数
亥姆线圈维度:一维
线圈内孔直径:Φ100mm
中心磁感强度:200 Gs (亥姆线圈位置)
工作电流:0-3A
功 率:<200W
冷却方式:自然风冷。
重量:30kg

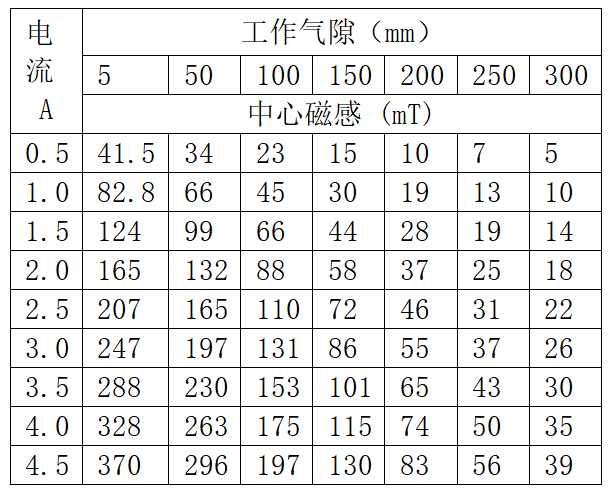

6、磁场参考表
![](/uploads/allimg/220105/1-2201050Q033956.png)
